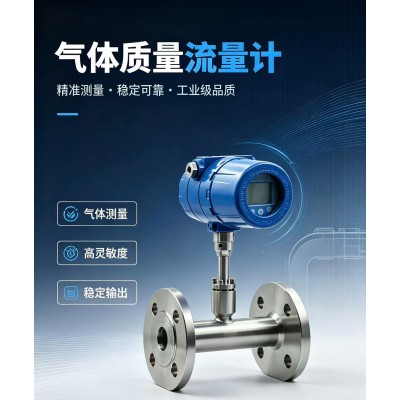

5800系列气体质量流量计

5800系列气体质量流量计

1.产品简介

5800系列气体质量流量计是利用热传导原理测量流体流量的仪表，该仪表采用恒温差法对气体质量流量进行准确测量。热式气体质量流量计具有体积小，数字化程度高，安装方便，测量准确等优点。

2.核心参数

结构形式：插入式、管道式

测量介质：各种气体（乙炔气除外）

管径范围：插入式DN65～4000mm；管道式DN15～2000mm

流速范围：0.1～100 Nm/s

准确度：±1～2.5%

工作温度：传感器：-40～+220℃ 转换器：-20～+45℃

工作压力：介质压力≤1.6MPa

供电电源：DC 24V 或者AC220V ≤ 18W

响应速度：1s

输出信号：4-20mA(光电隔离，最大负载500Ω)、脉冲、RS-485(光电隔离)、HART协议

报警：1-2路继电器常开触点、10A/220V/AC、5A/30V/DC

供货类型：分体结构、一体化结构

管道材质：碳钢、不锈钢、塑料等

现场显示：四行汉字液晶显示

显示内容：质量流量、标况体积流量、累积流量、标准时间、累积运行时间，标准流速等

防护等级：IP65

传感器材质：插入式不锈钢；管道式不锈钢、碳钢

3.产品特点

1. 直接测气体质量流量，不需要温压补偿，简化配套；

2. 量程范围极宽，高低流速都可测量，支持管道检漏；

3. 传感器无运动零件，抗震性能好，使用寿命长；

4. 支持不停气在线安装（定制款），减少停工损失；

5. 一体化/分体式可选，RS485、HART多通讯协议，接入自控系统；

6. 大屏中文液晶显示，可查看瞬时、累积流量等多项参数。
